wsd_單節式萬向節

當前位置：首頁 >> 產品展示 >> 萬向節 >> wsd_單節式萬向節

wsd萬向節型號_單節式萬向節規格_鍵槽孔萬向節安裝應用

產品時間：2024-10-04 17:46:31

簡要描述：

萬向節系列：wsd萬向節庫存：現貨萬向節材質：45#,40Cr,304,430等。萬向節成品安裝（內）孔：鍵槽孔。萬向節轉速：≤1300RPM；萬向節最大靜扭矩：≤2000N.m；萬向節最大工作角度：45°。萬向節應用于：機器模型、電動自行車、紡織機械、食品機械、電廠等。萬向節咨詢/訂購示例1).型號+內徑+外徑例:d=16mm、外徑D=30mmE16x30...

產品咨詢 服務電話：13681712040

詳細介紹

萬向節系列：wsd

萬向節庫存：現貨

萬向節材質：45#,40Cr,304,430等。

萬向節成品安裝（內）孔：鍵槽孔。

萬向節轉速：≤1300RPM；萬向節最大靜扭矩：≤2000N.m；

萬向節最大工作角度：45°。

萬向節應用于：機器模型、電動自行車、紡織機械、食品機械、電廠等。

萬向節咨詢/訂購示例

1).型號+內徑+外徑

例:d=16mm、外徑D=30mm

E16x30-G 或 WSD16x30

2).型號不清楚

需提供：內徑、外徑、長度

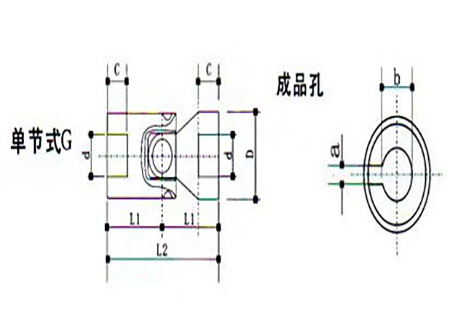

萬向節規格型號表：

型號及規格		額定扭矩 Nm	d	D	L2	L1	C	a	b	Kg (G)
編號	型號 G	額定扭矩 Nm	d	D	L2	L1	C	a	b	Kg (G)
001G	E5 x 10-G	5.0	5	10	31	15	8.8			0.01
002G	E6 x 12-G	5.0	6	12	31	15	8.9			0.02
01G	E6 x 16-G	11.2	6	16	34	17	8	2	7	0.03
02G	E8 x 18-G	15	8	18	40	20	11	2	9	0.04
03G	E10 x 16-G	25	10	16	52	26	12	3	11.4	0.08
03G	E10 x 20-G	25	10	20	48	24	12	3	11.4	0.08
04G	E12 x 23-G	45	12	23	56	28	13	4	13.8	0.12
04G	E12 x 25-G	45	12	25	56	28	13	4	13.8	0.12
05G	E14 x 25-G	60	14	25	74	37	13	5	16.3	0.15
06G	E16 x 30-G	71	16	30	70	35	16	6	18.3	0.25
07G	E18 x 32-G	120	18	32	74	37	17	6	20.8	0.30
08G	E20 x 36-G	140	20	36	82	41	18	6	22.8	0.40
09G	E22 x 38-G	200	22	38	95	47.5	22	6	24.8	0.50
10G	E25 x 44-G	280	25	44	108	54	26	6	28.3	0.85
10G	E25 x 46-G	280	25	46	108	54	26	6	28.3	0.85
11G	E30 x 48-G	450	30	48	123	60	38	8	33.8	1.00
12G	E35 x 58-G	560	35	58	140	70	41	10	38.8	1.70

用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
