脹緊套型號： Z17A Z17B(點擊其它型號）
脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆卸，提 高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸 用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
1).型號-內徑+外徑 Z17B型、內徑d=100mm、外徑D=145mm
Z17B-100×145
2).型號不清楚 需提供：內徑、外徑、高度

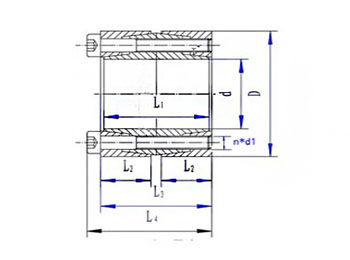

脹緊套產品規格型號表：
脹緊套基本尺寸 Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸 結合面上 的壓力 pt N/mm2 |
脹套與輪 載結合面 上的壓力 pt N/mm2 | 重量 kg
| |||||||||
型 號 | d | D | L1 | L2 | L3 | L4 | 轉矩Mt kN | 軸向力Ft kN．m | d1 | n | MA N．m | |||
Z17B-100X145 | 100 | 145 | 66 | 28 | 76 | 86 | 10.3 | 206 | M10 | 8 | 83 | 83 | 67 | 4.5 |
Z17B-110X155 | 110 | 155 | 66 | 28 | 76 | 86 | 12.7 | 232 | M10 | 9 | 83 | 85 | 71 | 4.9 |
Z17B-120X165 | 120 | 165 | 66 | 28 | 76 | 86 | 15.5 | 258 | M10 | 10 | 83 | 86 | 74 | 5.3 |
Z17B-130X180 | 130 | 180 | 76 | 33 | 86 | 96 | 20.1 | 310 | M10 | 12 | 83 | 83 | 69 | 7.3 |
Z17B-140X190 | 140 | 190 | 76 | 33 | 86 | 96 | 21.6 | 310 | M10 | 12 | 83 | 77 | 65 | 7.8 |
Z17B-150X200 | 150 | 200 | 76 | 33 | 86 | 96 | 27 | 361 | M10 | 14 | 83 | 84 | 73 | 8.2 |
Z17B-160X210 | 160 | 210 | 76 | 33 | 86 | 96 | 31 | 387 | M10 | 15 | 83 | 84 | 74 | 8.7 |
Z17B-170X225 | 170 | 225 | 86 | 38 | 98 | 110 | 38.3 | 451 | M12 | 12 | 145 | 82 | 70 | 11.6 |
Z17B-180X235 | 180 | 235 | 86 | 38 | 98 | 110 | 47.3 | 526 | M12 | 14 | 145 | 90 | 78 | 12.2 |
Z17B-190X250 | 190 | 250 | 102 | 46 | 114 | 126 | 57 | 601 | M12 | 16 | 145 | 82 | 69 | 16.7 |
Z17B-200X260 | 200 | 260 | 102 | 46 | 114 | 126 | 67.6 | 676 | M12 | 18 | 145 | 88 | 75 | 17.4 |
Z17B-220X285 | 220 | 285 | 110 | 50 | 122 | 136 | 90.7 | 825 | M14 | 16 | 230 | 90 | 77 | 22.3 |
Z17B-240X305 | 240 | 305 | 110 | 50 | 122 | 136 | 99 | 825 | M14 | 16 | 230 | 83 | 72 | 24.1 |
Z17B-260X325 | 260 | 325 | 110 | 50 | 122 | 136 | 120.6 | 928 | M14 | 18 | 230 | 86 | 76 | 25.8 |
Z17B-280X355 | 280 | 355 | 130 | 60 | 146 | 162 | 180.5 | 1289 | M16 | 18 | 355 | 94 | 80 | 38.2 |
Z17B-300X375 | 300 | 375 | 130 | 60 | 146 | 162 | 215 | 1433 | M16 | 20 | 355 | 97 | 84 | 40.6 |
Z17B-320X405 | 320 | 405 | 154 | 72 | 170 | 188 | 276 | 1724 | M18 | 20 | 485 | 93 | 78 | 58.6 |
Z17B-340X425 | 340 | 425 | 154 | 72 | 170 | 188 | 293 | 1724 | M18 | 20 | 485 | 87 | 75 | 61.8 |
Z17B-360X455 | 360 | 455 | 178 | 84 | 198 | 216 | 372 | 2069 | M18 | 24 | 485 | 86 | 72 | 85 |
Z17B-380X475 | 380 | 475 | 178 | 84 | 198 | 216 | 393 | 2069 | M18 | 24 | 485 | 81 | 69 | 89.2 |
Z17B-400X495 | 400 | 495 | 178 | 84 | 198 | 216 | 414 | 2069 | M18 | 24 | 485 | 77 | 66 | 93.4 |
Z17B-420X515 | 420 | 515 | 178 | 84 | 198 | 216 | 507 | 2413 | M18 | 28 | 485 | 86 | 74 | 97.5 |
Z17B-440X545 | 440 | 545 | 202 | 96 | 226 | 246 | 517 | 2348 | M20 | 24 | 690 | 70 | 59 | 128.9 |
Z17B-460X565 | 460 | 565 | 202 | 96 | 226 | 246 | 540 | 2348 | M20 | 24 | 690 | 67 | 57 | 134.1 |
Z17B-480X585 | 480 | 585 | 202 | 96 | 226 | 246 | 564 | 2348 | M22 | 24 | 690 | 64 | 55 | 139.3 |
Z17B-500X605 | 500 | 605 | 202 | 96 | 226 | 246 | 685 | 2740 | M22 | 28 | 690 | 72 | 63 | 144.5 |
Z17B-520X630 | 520 | 630 | 202 | 96 | 226 | 246 | 712 | 2740 | M22 | 28 | 690 | 69 | 60 | 157.6 |
Z17B-540X650 | 540 | 650 | 202 | 96 | 226 | 246 | 740 | 2740 | M22 | 28 | 690 | 67 | 58 | 163.1 |
Z17B-560X670 | 560 | 670 | 202 | 96 | 226 | 246 | 822 | 2935 | M20 | 30 | 690 | 69 | 60 | 168.6 |
Z17B-580X690 | 580 | 690 | 202 | 96 | 226 | 246 | 851 | 2935 | M20 | 30 | 690 | 66 | 59 | 174 |
Z17B-600X710 | 600 | 710 | 202 | 96 | 226 | 246 | 880 | 2935 | M20 | 30 | 690 | 64 | 57 | 179.5 |
注：Z17B型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。 | ||||||||||||||
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
