脹緊套型號：Z2型

脹緊套表面：光飾、拋光

脹緊套材質：45#,40Cr,304,430等

脹緊套用途： 鏈輪，齒輪，滑車，礦產機械等

脹緊套特征：無需對軸，輪轂進行鍵槽加工，沒有槽口使零件強度增加。通過節 能，節省空間可傳達高扭矩。與大小相比，可獲得很大的傳達力。容易調整軸向的位置，提高工作效率。作為普及型具有通用性,可與其他公司同形產品兼容。

注意事項：沒有自對中特性，以插入輪轂部分的方式進行自對中工作。進行組合時，有時輪轂會移動。此時，需要預留可在輪轂前面或后面適當?shù)匾苿拥目臻g。沒有可移動的空間，或空間不足時，可能難以拆卸或使傳達扭矩下降。

脹緊套使用方法：組合，拆卸要根據資料頁面的使用方法進行操作。使用時，可以多段使用，但要根據規定進行組合，如確認輪轂強度，嚴格管理連接扭矩等。同時，傳達扭矩不根據合用數量加倍。因此需要格外注意。力減預壓。

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z2型、內徑d=25mm、外徑D=50mm

Z2-25×50

2).型號不清楚需提供：內徑、外徑、高度

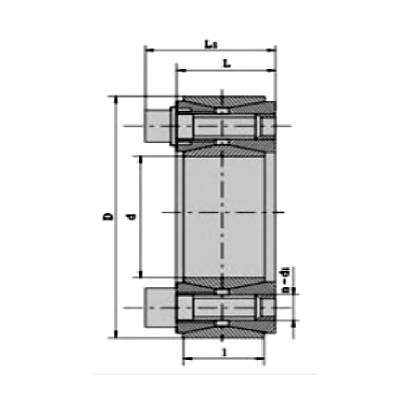

脹緊套規格型號表：

脹緊套基本尺寸								額定負荷		脹套與軸結合面上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力Pf′ N/mm²	螺釘?shù)?br/>擰緊力矩 MA N·m	重量 kg
型號	d	D	l	L	L1	d 1	n	軸向力 F1KN	轉 矩M1 KN·m
型號	mm						n	軸向力 F1KN	轉 矩M1 KN·m
Z2-17X47	17	47	17	2O	27.5	M6	8	27
Z2-18X47	18
Z2-19X47	19								0.25	220	90	14	0.20
Z2-20X47	20								0.27	210	90		0.24
Z2-22X47	22								0.30	195	90		0.23
Z2-25X50	25	50					9	30	0.38	190	95		O.25
Z2-28X55	28	55					10	33	0.47	185	95		0.30
Z2-30X55	30	55					10	33	0.50	175	95		0.29
Z2-35X60	35	60					12	40	0.70	180	105		0.32
Z2-38X63	38	63					14	46	0.88	185	105		0.33
Z2-40X65	40	65					14	46	0.92	180	110		0.34
Z2-42X72	42	72	20	24	33.5	M8	12	65	1.36	200	117	35	0.48
Z2-45X75	45	75						72	1.62	210	125		0.57
Z2-50X80	50	80						71	1.77	190	115		0.60
Z2-55X85	55	85					14	83	2.27	200	130		0.63
Z2-60X90	60	90					14	83	2.47	180	120		0.69
Z2-65X95	65	95					16	93	3.04	190	130		0.73
Z2-70X110	70	110	24	28	39.0	M1O	14	132	4.60	210	130	70	1.26
Z2-75X115	75	115						131	4.90	195	125		1.33
Z2-80X120	80	120						131	5.20	180	120		1.40
Z2-85X125	85	125					16	148	6.30	195	130		1.49
Z2-90X130	90	130					16	147	6.60	180	125		1.53
Z2-95X135	95	135					18	167	7.90	195	135		1.62
Z2-100X145	100	145	29	33	47.0	M12	14	192	9.60	195	135	125	2.01
Z2-105X150	105	150						190	9.98	185	130		2.10
Z2-110X155	110	155						191	10.50	180	125		2.15
Z2-120X165	120	165					16	218	13.10	185	135		2.35
Z2-125X170	125	170					18	220	13.78	180	130		2.95
Z2-130X180	130	180	34	38	52.0		20	272	17.60	165	120		3.51
Z2-140X190	140	190					22	298	20.90	165	125		3.85
Z2-150X200	150	200					24	324	24.20	170	125		4.07
Z2-160X210	160	210					26	350	28.00	170	130		4.30
Z2-170X225	170	225	38	44	60	M14	22	386	32.80	160	120	190	5.78
Z2-180X235	180	235	38	44	60		24	420	37.80	165	125		6.05
Z2-190X250	190	250	46	52	68		28	490	46.50	150	115		8.25
Z2-200X260	200	260	46	52	68		30	525	52.50	150	115		8.65
Z2-210X275	210	275	50	56	74	M16	24,	599	62.89	151	115	295	10.10
Z2-220X285	220	285					26	620	68.00	150	115		11.22
Z2-240X305	240	305					30	715	85.50	160	125		12.20
Z2-350X315	250	315					32	768	96.00	162	125		12.70
Z2-260X325	260	325					34	800	104.00	165	130		13.20
Z2-280X355	280	355	60	66	86.5	M18	32	915	128.00	145	115	405	19.20
Z2-300X375	300	375	60	66	86.5	M18	36	1020	153.00	150	120	405	20.50
Z2-320X405	320	405	72	78	100.5	M20		1310	210.00	150	120	580	29.60
Z2-340X425	340	425	72	78	100.5	M20		1310	224.00	145	115	580	31.10
Z2-360X455	360	455	84	90	116.0	M22		1630	294.00	145	115	780	42.20
Z2-380X475	380	475						1620	308.00	135	110		44.00
Z2-400X495	400	495						1610	322.00	130	105		46.00
Z2-420X515	420	515					40	1780	374.00	135	110		50.00
Z2-450X555	450	555	96	102	130.0	M24	40	2050	461.25	124	100	1000	65.00
Z2-480X585	480	585					42	2160	518.40	124	100		71.00
Z2-500X605	500	605					44	2240	560.00	123	100		72.60
Z2-530X640	530	640					45	2330	617.00	121	100		83.60
Z2-560X670	560	670					48	2440	680.00	120	100		85.00
Z2-600X710	600	710					50	2580	775.00	118	100		91.00
Z2-630X740	630	740					52	2680	844.00	117	105		94.00
Z2-670X780	670	780					56	2820	944.00	116	100		101.00
Z2-710X820	710	820					60	2970	1054.00	115	100		106.00
Z2-750X860	750	860					62	3130	1173.00	115	100		112.00
Z2-800X910	800	910					66	3260	1300.00	112	100		118.00
Z2-850X960	850	960					70	3500	1487.00	113	100		125.00
Z2-900X1010	900	1010					75	3680	1650.00	112	100		132.00
Z2-950X1060	950	1060					80	3870	1838.00	112	100		139.00
Z2-1000X1110	1000	1110					82	4000	2000.00	110	100		146.00
注：Z2型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。

乙諦脹緊套原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
