脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆卸，提 高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸 用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z7A型、內徑d=125mm、外徑D=185mm
Z7A-125×185
2).型號不清楚 需提供：內徑、外徑、高度

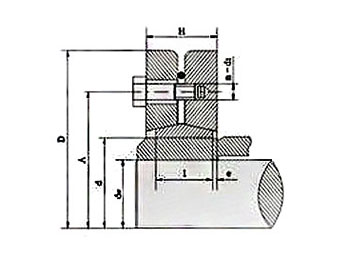

脹緊套產品規格型號表：
基 本 尺 寸 | 內六角螺釘 | 額定負荷 | 螺釘?shù)?br/>擰 緊 | 重 量 | ||||||||
型號 | d | D | dn | L | H | e | d1 | n | 軸向力F1 | 轉 矩 | ||
mm | ||||||||||||
Z7A-125X185 | 125 | 185 | 95 | 39 | 52 | 6 | M10×40 | 8 | 242 | 11.5 | 58 | 6 |
100 | 260 | 13 | ||||||||||
105 | 276 | 14.5 | ||||||||||
Z7A-140X220 | 140 | 220 | 110 | 10 | 391 | 16 | 8 | |||||
120 | 330 | 20 | ||||||||||
125 | 352 | 22 | ||||||||||
Z7A-155X245 | 155 | 245 | 130 | 12 | 385 | 25 | 10 | |||||
135 | 427 | 28.8 | ||||||||||
140 | 464 | 32.5 | ||||||||||
Z7A-165X260 | 165 | 260 | 135 | 46 | 62 | 8 | M12×50 | 10 | 474 | 32 | 100 | 14 |
140 | 507 | 32.5 | ||||||||||
145 | 538 | 39 | ||||||||||
Z7A-175X275 | 175 | 275 | 145 | 538 | 39 | 16 | ||||||
150 | 573 | 43 | ||||||||||
155 | 606 | 47 | ||||||||||
Z7A-185X295 | 185 | 295 | 155 | 12 | 632 | 49 | 20 | |||||
160 | 662 | 53 | ||||||||||
165 | 691 | 57 | ||||||||||
Z7A-195X315 | 195 | 315 | 165 | 56 | 72 | M12×55 | 15 | 800 | 66 | 27 | ||
170 | 835 | 71 | ||||||||||
175 | 869 | 76 | ||||||||||
Z7A-220X345 | 220 | 345 | 180 | 66 | 84 | 9 | M16×65 | 9 | 978 | 88 | 240 | 35 |
190 | 1063 | 101 | ||||||||||
200 | 1140 | 114 | ||||||||||
Z7A-240X370 | 240 | 370 | 200 | 12 | 1200 | 120 | 44 | |||||
210 | 1276 | 134 | ||||||||||
215 | 1312 | 141 | ||||||||||
Z7A-260X395 | 260 | 395 | 220 | 72 | 92 | M16×70 | 1309 | 144 | 48 | |||
230 | 1384 | 159 | ||||||||||
235 | 1421 | 167 | ||||||||||
Z7A-280X425 | 280 | 425 | 230 | 84 | 104 | 10 | M16×75 | 15 | 1478 | 170 | 60 | |
240 | 1583 | 190 | ||||||||||
250 | 1680 | 210 | ||||||||||
Z7A-300X460 | 300 | 460 | 250 | 16 | 1704 | 213 | 75 | |||||
260 | 1800 | 234 | ||||||||||
270 | 1889 | 255 | ||||||||||
Z7A-320X495 | 320 | 495 | 270 | 106 | 11 | M16×80 | 18 | 1955 | 264 | 84 | ||
280 | 2036 | 285 | ||||||||||
290 | 2076 | 301 | ||||||||||
Z7A-340X535 | 340 | 535 | 290 | 20 | 2193 | 318 | 100 | |||||
300 | 2300 | 345 | ||||||||||
305 | 2354 | 359 | ||||||||||
Z7A-360X555 | 360 | 555 | 300 | 100 | 122 | M20×90 | 15 | 2547 | 382 | 470 | 125 | |
310 | 2645 | 410 | ||||||||||
320 | 2738 | 438 | ||||||||||
Z7A-390X595 | 390 | 595 | 330, | 112 | 136 | 12 | M20×100 | 18 | 3091 | 510 | 156 | |
340 | 3194 | 543 | ||||||||||
350 | 3291 | 576 | ||||||||||
Z7A-420X630 | 420 | 630 | 350 | 120 | 144 | 20 | 3371 | 590 | 185 | |||
360 | 3500 | 630 | ||||||||||
370 | 3620 | 670 | ||||||||||
Z7A-460X685 | 460 | 685 | 390 | 132 | 158 | 13 | M20×110 | 24 | 3949 | 770 | 470 | 235 |
400 | 4300 | 860 | ||||||||||
410 | 4634 | 950 | ||||||||||
Z7A-500X750 | 500 | 750 | 420 | 152 | 178 | M20×120 | 30 | 4881 | 1025 | 320 | ||
430 | 5233 | 1125 | ||||||||||
440 | 5568 | 1225 | ||||||||||
注：Z7A型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為10.9級。 | ||||||||||||
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
